Frein à disque électro-hydraulique pour grue

Le frein à disque électrohydraulique convient à la décélération, au frein de stationnement et à la protection de sécurité de divers mécanismes dans diverses machines spéciales de chargement et de déchargement à grande échelle, des machines de levage et de transport, des équipements métallurgiques, des équipements miniers et des machines de construction.

Envoyez demande

Description

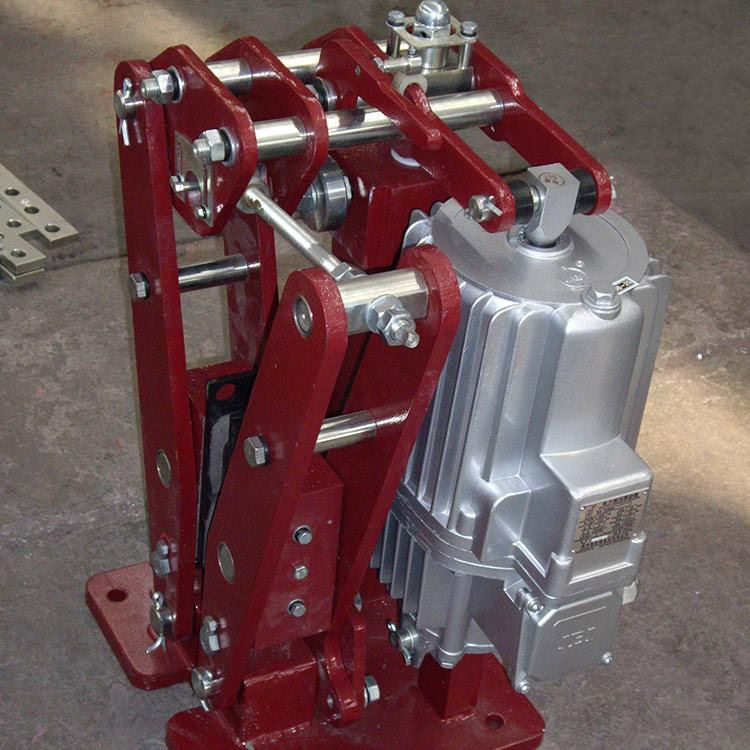

Frein à disque électro-hydraulique série YPZ2 pour grue

Le frein à disque électrohydraulique est un produit avancé multifonctionnel hautes performances. Il dispose de fonctions avancées telles que l'équilibrage automatique de la distance de retour des coussinets et la compensation automatique de l'usure des coussinets. Grâce à cette fonction, le frein est facile à entretenir. En ajoutant divers interrupteurs de fin de course, le signal de retour est fourni au signal de protection de verrouillage requis par l'API de la grue.

Marque de commande

Freins à disque électro-hydrauliques série YPZ2 IIII El

Dimensions du contour et de l'installation

Données techniques et dimensions du frein à disque électrohydraulique série YPZ2 I

Type de propulseur	Dimensions (mm)
	t	H1	H2	H3	b2	d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P2	q		n	C2		R		A1	C1		X	V
Ed 23/5	20	710	515	630	70	18	310	300	230	180	80		120	235		235	80	100		175		160	20		15	75		460		280	297		80	200
Ed 30/5																														277	297		80	197
Ed 50/6																														317	297		97	254
Ed 80/6																														317	297		97	254
Dimensions relatives du disque de frein									Données techniques
Diamètre du disque	b1		D2	D3	E	K1	S		Propulseur										Diamètre du disque													poids (kg)
																			315		355			400			450		500
315	30	20	235	120	118	58	0.9±0.2		Type de propulseur			Puissance (W)			Courant Reted (A)				Couple de freinage max. µ=0,4
355	30	20	275	160	138	78	0.9±0.2		Ed 23/5			165			0.52				270		320											89
400	30	20	320	205	160	100	0.9±0.2		Ed 30/5			200			0.46				380		440			520								95
450	30	20	370	255	185	125	0.9±0.2		Ed 50/6			210			0.48				645		670			790			910		1000			102
500	30	20	420	305	210	150	0.9±0.2		Ed 80/6			330			1.42				1030		1150			1350			1560		1750			104

Données techniques et dimensions du frein à disque électrohydraulique série YPZ2 II

Type de propulseur	Dimensions (mm)
	t	H1		H2		H3		b2		d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P2	q		n	C2		R		A1	C1		X	V
Ed 50/6	35	985		740		870		120		22	375	375	280	130	130		140	275		270	94	165		220		154	24		15	110		730		311	360		97	254
Ed 80/6																																		311	360		97	254
Ed 121/6																																		302	360		120	260
Ed 201/6																																		302	367		120	260
Dimensions relatives du disque de frein													Données techniques
Diamètre du disque	b1		D2		D3		E		K1		S		Propulseur										Diamètre du disque													poids (kg)
																							450		500			560			630		710
450	30		350		180		175		105		0.9±0.2		Type de propulseur			Puissance (W)			Courant Reted (A)				Couple de freinage max. µ=0,4 (Nm)
500	30		400		230		200		130		0.9±0.2		Ed 50/6			210			0.48				1025		1175			1350								178
560	30		460		290		230		160		0.9±0.2		Ed 80/6			330			1.42				1720		1965			2260			2605					179
630	30		530		360		265		195		0.9±0.2		Ed 121/6			330			1.44				2700		3085			3550			4090		4665			194
710	30		610		440		305		230		0.9±0.2		Ed 201/6			450			1.45				4195		4790			5510			6350		7310			194

Données techniques et dimensions du frein à disque électrohydraulique série YPZ2 III

Type de propulseur	Dimensions (mm)
	t	H1		H2		H3		b2		d3	f	g	h1	i1	i2		k2	A2		A3	n1	n2		p1		P		q	n		C2		R	A1		C1		X	V
Ed 121/6	35	1170		910		1045		120		27	415	460	370	180	180		160	305		310	110	215		228		206		30	20		120		735	354		394		120	260
Ed 201/6																																		354		394		120	260
Ed 301/6																																		354		394		120	260
Dimensions relatives du disque de frein													Données techniques
Diamètre du disque	b1		D2		D3		E		K1		S		Poussée										Diamètre du disque														poids (kg)
																							630		710		800			900		1000			1250
630	30		500		310		250		170		1.0±0.3		Type de propulseur			Puissance (W)			Courant Reted (A)				Couple de freinage max. µ=0,4 (Nm)
710	30		580		390		290		210		1.0±0.3		Ed 121/6			330			1.44				3750		4500		5000			5600							294
800	30		670		480		335		255		1.0±0.3		Ed 201/6			450			1.45				6305		7315		8450			9710		10970					294
900	30		770		580		385		305		1.0±0.3		Ed 301/6			550			1.46				9170		10640		12290			14120		15960			20540		295
1000	30		870		680		435		355		1.0±0.3
1250	30		1120		930		560		480		1.0±0.3

Produit:

Electro Hydraulic Disc Brake For Crane

Electro Hydraulic Disc Brake

Application:

Two Electro-hydraulic Disc Brake for high speed shaft work

Deux freins à disque électrohydrauliques pour un travail d'arbre à grande vitesse

À propos de nous:

Electromagnetic DC Drum Brake Factory

Zhongyuan Brake est un fournisseur professionnel de freins industriels. Nos produits personnalisés sont principalement utilisés dans les domaines du ciment, de l'acier, des quais, des treuils, des convoyeurs à bande, des locomotives, des portiques, des grues à tour, des ponts roulants, des potences et des ponts roulants.

N'hésitez pas à nous faire part de vos besoins, nous vous confirmerons dès que possible.

étiquette à chaud: frein à disque électrohydraulique pour grue, Chine, fabricants, fournisseur, usine, personnalisé
