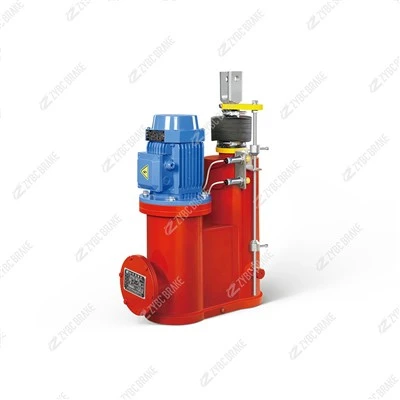

Poussoir électro-hydraulique série DYT : méthodes d'installation et accessoires correspondants



1. Méthodes d'installation

Les poussoirs électro-hydrauliques de la série DYT sont des actionneurs à entraînement linéaire largement utilisés pour l'ouverture/fermeture des portails, le réglage des déflecteurs, la tension des convoyeurs et l'actionnement des freins auxiliaires.Le montage horizontal est la disposition standard, l'installation inclinée verticale vers le haut/verticale vers le bas peut être personnalisée selon les conditions du site. Les pattes de montage sont conformes aux dimensions de connexion générales de l'industrie pour un échange pratique.

Installation horizontale standard

Fixez la base de la charnière avant et le support de montage arrière aux cadres fixes rigides à l'aide de-boulons anti-desserrés à haute résistance. Assurez-vous que l’axe central de la tige du piston poussoir est horizontal sans contrainte de flexion ou de décalage.

Connectez l'extrémité avant de la tige de poussée au joint de charnière de l'équipement entraîné via un arbre à goupille ; laissez une marge de course raisonnable pour éviter un impact mécanique au point mort haut ou une course insuffisante.

Disposez le carter du moteur sur le côté supérieur du corps du cylindre pour garantir que l'huile hydraulique intégrée-immerge complètement les pièces internes de la pompe et de la transmission, évitant ainsi le piégeage de l'air et une réponse lente.

Réservez suffisamment d'espace autour du cylindre pour le remplissage d'huile, le remplacement des joints et l'inspection de l'entretien de la course.

Installation verticale et inclinée en option

Montage vertical vers le haut : ajoutez des déflecteurs de retenue d'huile auxiliaires à l'intérieur des réservoirs d'huile personnalisés pour éviter le manque d'huile pendant le fonctionnement.

Montage vertical vers le bas/incliné (angle d'inclinaison inférieur ou égal à 75 degrés) : doit sélectionner la version inclinée spéciale DYT ; Le DYT horizontal standard ne peut pas être installé directement à l'envers, sinon les pièces internes subiront des dommages dus au frottement sec.

Après un assemblage non-horizontal, vérifiez à nouveau le niveau d'huile par rapport au repère du voyant et ajoutez de l'huile hydraulique dédiée si nécessaire.

Exigences principales d'installation et de mise en service

Tous les joints d'axe de charnière sont équipés de manchons autolubrifiants ; appliquez de la graisse à base de lithium-pendant l'assemblage.

Avant le test de puissance, remplissez l'huile hydraulique anti-anti-usure spécifiée jusqu'au niveau de liquide calibré sur le voyant ; un remplissage excessif ou insuffisant provoque une instabilité et un bruit anormal.

Installez des interrupteurs de fin de course aux positions d'extension complète et de rétraction complète pour réaliser une protection contre la course et un retour de position.

Alimentation standard : AC380V ; Des variantes de moteur monophasé-AC220V sont disponibles pour les modèles de petite taille-.

Isolez le cylindre du moteur des éclaboussures d'eau, des poussières épaisses et des gaz corrosifs pour prolonger la durée de vie de la bobine et du joint.

N'appliquez pas de charge radiale latérale sur la tige de piston pendant le fonctionnement pour éviter la flexion de la tige et l'abrasion du joint.

2. Accessoires assortis standard

Composants de support fonctionnels de base

Ensemble de charnière avant et arrière comprenant des bases à oreilles articulées, des broches de connexion, des goupilles fendues et des bagues résistantes à l'usure -pour relier le poussoir aux machines entraînées.

Boîte de jonction et presse-étoupe étanches-bornes de câblage intégrées associées à des connecteurs de câble scellés pour empêcher l'eau et la poussière de pénétrer dans la cavité du moteur.

Écrous de blocage de réglage de la course Ajustez la longueur d'extension effective de la tige de poussée et verrouillez la course de travail cible.

Valve de décharge de surcharge intégrée-Composant intégré standard pour relâcher automatiquement la pression en cas de surcharge, protégeant ainsi le cylindre et le moteur des dommages.

Pièces de rechange consommables

Kit complet de réparation d'étanchéité de cylindreContient des joints d'huile de piston, des anneaux de tige anti-poussière-, des joints de couvercle d'extrémité et des joints toriques- pour résoudre les défauts de fuite d'huile hydraulique.

Huile électro-hydraulique spéciale-fluide hydraulique anti-usure-à basse température pour l'entretien périodique du remplacement de l'huile.

Composants de rechange du moteur Bobines de stator de remplacement, roues de pompe hydraulique et roulements pour la réparation d'un grillage du moteur ou d'un blocage de la pompe.

Verre de niveau de liquideFenêtre d'observation transparente pour-surveillance en temps réel du volume d'huile interne.

3. Accessoires personnalisés en option

Ensembles moteurs antidéflagrants et interrupteurs de fin de course certifiés Ex-pour les mines de charbon, les usines chimiques et les zones dangereuses d'explosions inflammables.

Tiges de piston personnalisées étendues pour les équipements nécessitant des courses de travail ultra-longues.

Jeu de supports de fin de course externe pour un positionnement précis de la course et un contrôle de verrouillage.

Boîtier extérieur de protection intégré étanche à la pluie et à la poussière pour les ports à ciel ouvert, les environnements difficiles de la métallurgie et des cimenteries.

Manchons d'amortissement tampons pour réduire l'impact mécanique aux positions limites de course complète.

Corps de cylindre avec revêtement anti--corrosion et attaches de connexion en acier inoxydable pour brouillard salin côtier et ateliers corrosifs humides.

Ensemble de pompe à main de secours manuelle pour la rétraction manuelle de la tige de poussée en cas de panne d'alimentation électrique.
